ピンチバルブ
製品名Pinch Valve Series 40 ラージサイズ G2"・G2 1/2"・G3"
パイロットに圧縮空気を供給するとスリーブはひずみ、楕円になり、最後にはフラットになり、供給を止めるとゴムの弾性によりスリーブは元の形に戻ります。
特徴
パイロット口に圧縮空気を供給するとスリーブはひずみ、楕円になり、最後にはフラットになり、供給を止めるとゴムの弾性によりスリーブは元の形に戻ります。

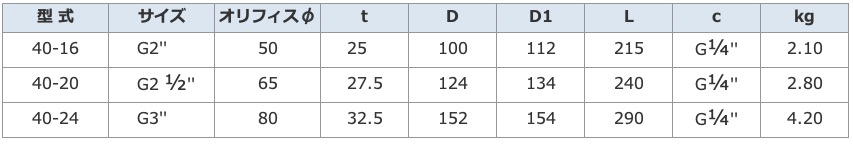

仕様
- ハウジング材質(01) ： アルミ鋳造
- 接続部材質(03) ： POM（ジュラコン同等）
- スリーブ材質 ： NBR・EPDM・バイトン
- “Ｏ”リング材質(06) ： NBR
- 使用圧力 ： 0.4Mpa
- パイロット圧：流体圧力より0.2～0.25MPaを超えてはならない。
用途
空気輸送・プラスチック工場（微粒・粉流）・科学工場（ペイント・肥料）・製紙工場
