スライドバルブ

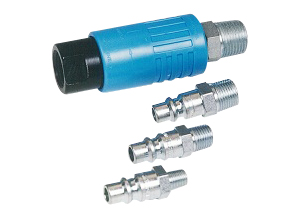

製品名Slide Coupling スライドカップリング DP型
DP型スライドカップリングはスライドバルブとクイックカップリングを組み合わせたもので、工場内のエアー配管や空気工具の接続に使われる。
スライドでIN側閉にすればOUT側は大気放出、開にすればINよりOUTに空気が通じて大気はストップする。
特徴
- ソケットの円筒をスライドさすことによりON-OFFが可能。
- 3方口のため二次圧の排気が可能。
- ロック機構内蔵のため取付自在。
- ゼロ圧力で着脱が可能。

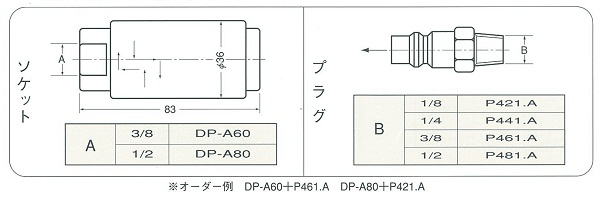

仕様
- 本体材質：鋼鉄（セルコンカバー付）
- シール材：NBR（ニトリル）
- 圧力：真空～1.6MPa（16kg／cm2）
- 流体：空気、真空
- 温度：-20℃～80℃
用途
空圧工具、エアーバイス、コンプレッサー、真空吸着装置、エアーフィーダー、エアプレス
圧力真空ゲージの読み取り。
